مقدمه: چرا آبرو مهم‌ترین بخش فراموش‌شده سوله است؟

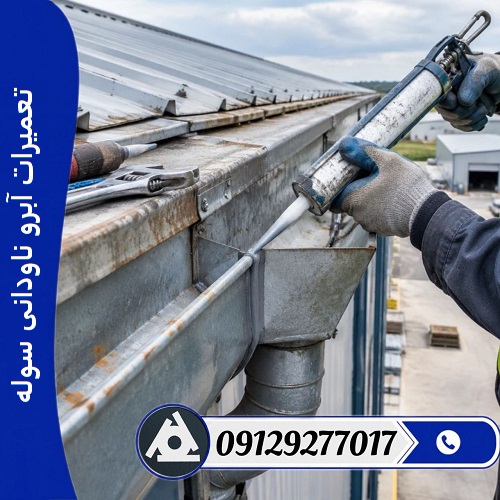

تعمیرات آبرو ناودانی سوله، در بین تمام اجزای سوله، کمتر بخشی به اندازه آبرو و ناودانی مظلوم واقع شده است. اسکلت، سقف، دیوار، جرثقیل و کف‌سازی همیشه در زمان ساخت با وسواس اجرا می‌شوند، اما آبرو معمولا در آخرین مرحله و با کمترین بودجه و دقت نصب می‌شود. نتیجه این کم‌توجهی، دیر یا زود خود را نشان می‌دهد: چکه از محل اتصال سقف به دیوار، نم‌زدگی ستون‌ها، باد کردن ساندویچ پانل، زنگ‌زدگی تیرها و خیس شدن کالا و ماشین‌آلات.
واقعیت این است که آبرو و ناودان، سیستم دفع سیلاب سوله هستند. یک سوله هزار متری در یک باران متوسط پاییزی باید بیش از ۱۵ تا ۲۰ هزار لیتر آب را در چند ساعت تخلیه کند. اگر شیب درست نباشد، اگر یک قیف گرفته باشد، اگر یک درز باز باشد یا ظرفیت ناودان‌ها کم باشد، این حجم عظیم آب راهی جز نفوذ به داخل سالن پیدا نمی‌کند. به همین دلیل تعمیرات آبرو ناودانی سوله یک کار تزئینی و ساده نیست، بلکه یک اقدام حیاتی برای حفظ سازه، عایق، کالا و امنیت برقی مجموعه است.
۱. سیستم آبرو و ناودان سوله از چه اجزایی تشکیل شده؟
برای تعمیر اصولی، اول باید آناتومی سیستم را بشناسیم. به کانال افقی فلزی که در پایین لبه سقف شیبدار و در محل برخورد سقف به دیوار قرار می‌گیرد آبرو یا گاتر می‌گویند. آب باران از روی ورق گالوانیزه سقف یا ساندویچ پانل سقفی به داخل این کانال می‌ریزد و به صورت افقی به سمت نقاط تخلیه حرکت می‌کند.
به لوله‌های عمودی که آب را از آبرو به پایین و به سطح زمین منتقل می‌کنند، ناودان یا لوله ناودانی گفته می‌شود. اجزای تکمیلی شامل قیف و دهانه خروجی در کف آبرو، زانوهای ۴۵ و ۹۰ درجه برای تغییر مسیر، درپوش انتهایی، قطعات اورلب برای هم‌پوشانی ورق‌ها، فلاشینگ لبه برای جلوگیری از سرریز به نما، و براکت‌ها و دستک‌های نگهدارنده برای حفظ شیب و تحمل وزن آب است.
بدنه آبرو معمولا از ورق گالوانیزه ۰/۶ تا ۱ میلی‌متر، ورق گالوانیزه رنگی کوره‌ای یا آلومینیوم ساخته می‌شود. عرض کف آبرو در سوله‌های کوچک ۳۰ سانتی‌متر و در سوله‌های بزرگ و مناطق پر باران تا ۶۰ و ۸۰ سانتی‌متر هم می‌رسد.
۲. انواع آبرو در سوله‌های صنعتی
روش تعمیر آبرو سقف سوله کاملا به نوع سیستم بستگی دارد:
آبرو روکار یا بیرونی:
رایج‌ترین مدل در ایران که بیرون از خط ستون نصب و از روی زمین دیده می‌شود. دسترسی برای بازدید، لایروبی و تعمیر آسان است، اما در معرض ضربه، باد و آفتاب مستقیم قرار دارد.
آبرو مخفی یا داخلی:
در سوله‌های دوقلو و چندقلو یا سوله‌های با نمای مدرن، آبرو داخل مقطع سقف و بین دو شیب اجرا می‌شود. از بیرون دیده نمی‌شود و نما بسیار تمیز است، اما هر نشتی مستقیم به داخل سالن می‌ریزد. تعمیر این مدل نیاز به کار از داخل، باز کردن بخشی از پوشش سقف و عایق‌کاری سراسری دارد و تخصص و هزینه بیشتری می‌طلبد.
آبرو سوله جرثقیل‌دار و پانلی:
به دلیل وجود تیر جرثقیل، وال‌پست و اتصالات پیچیده، جزئیات اجرایی حساسی دارد و درزهای بیشتری برای نشتی بالقوه وجود دارد.
ناودان داخلی ستون:
در برخی سوله‌های جدید لوله ناودان از داخل ستون باکسی عبور می‌کند. اگر رسوب بگیرد یا در زمستان یخ بزند و بترکد، از بیرون دیده نمی‌شود تا وقتی که ستون از داخل پوسیده و باد کرده است.
۳. علت‌های اصلی خرابی آبرو و ناودان
متخصص واقعی قبل از چسب زدن، علت را پیدا می‌کند. مهم‌ترین دلایل خرابی عبارتند از:
زنگ‌زدگی و خوردگی:
ماندن دائم آب و رطوبت به همراه بخارات اسیدی و آمونیاکی در مرغداری‌ها، دامداری‌ها، کارخانجات لبنی، شیمیایی و مناطق شرجی شمال و جنوب، لایه روی ورق گالوانیزه را از بین می‌برد. ورق اول سوزنی، بعد سوراخ و در نهایت پوسته‌پوسته می‌شود.
گرفتگی و ماندآبی:
برگ درختان، گرد و خاک صنعتی، لانه پرندگان، تکه‌های عایق جدا شده سقف و حتی ابزار جامانده روی سقف، قیف ناودان را مسدود می‌کند. آب داخل آبرو می‌ماند و وزن هر متر آن به ده‌ها کیلوگرم می‌رسد. همین وزن باعث خم شدن براکت‌ها، شکم دادن کف و باز شدن درزها می‌شود.
شیب غلط و تراز نبودن:
شیب استاندارد آبرو باید حداقل یک تا دو درصد به سمت ناودان باشد. یعنی در هر ده متر طول، ده تا بیست سانتی‌متر افت ارتفاع. بسیاری از آبروها کاملا تراز اجرا شده‌اند. در نتیجه آب در وسط مسیر جمع می‌شود، در زمستان یخ می‌زند و انبساط یخ درزها را پاره و ورق را می‌ترکاند.
انبساط و انقباض حرارتی:
دمای سطح سقف سوله در تابستان به بالای ۶۰ درجه و در زمستان به زیر صفر می‌رسد. یک آبروی ۷۰ تا ۸۰ متری در این اختلاف دما چند سانتی‌متر حرکت می‌کند. اگر اورلب‌ها کوتاه باشند و از چسب خشک و غیرکشسان استفاده شده باشد، درزها در همان سال اول پاره می‌شوند.
۴. ادامه دلایل خرابی و خطاهای اجرایی
چسب نامناسب و پوسیده:
چسب آکواریوم و سیلیکون معمولی برای سرویس بهداشتی است نه آبرو فلزی زیر آفتاب. این چسب‌ها بعد از دو سال خشک و ترک‌دار می‌شوند. متاسفانه بیشتر تعمیرات بازاری با همین چسب ارزان انجام می‌شود. و شش ماه بعد دوباره نشت می‌کند.
ضربه، سوراخ پیچ و له‌شدگی:
نصب مجدد ورق سقف، رفت‌وآمد نصاب روی لبه آبرو، برخورد لیفتراک به ناودان پای ستون و سوراخ‌کاری اشتباه با پیچ سرمته از دلایل شایع پارگی و دفرمگی است. ناودان له‌شده عملا مسدود است. و باعث پس زدن آب به داخل آبرو و سرریز از پشت می‌شود.
ظرفیت ناکافی:
قاعده سرانگشتی می‌گوید برای هر ۱۰۰ تا ۱۲۰ مترمربع سقف. حداقل یک ناودان ۱۲ سانتی‌متری لازم است. اگر سوله بزرگ با دهانه عریض فقط دو ناودان در دو انتها داشته باشد. در باران شدید پاییزی آب فرصت تخلیه پیدا نمی‌کند و از لبه داخلی به داخل سالن سرریز می‌کند. این مشکل با چسب‌کاری حل نمی‌شود و حتما باید ناودان اضافه و سایز آبرو اصلاح شود.
تماس دو فلز ناهم‌جنس:
اتصال مستقیم آلومینیوم با آهن یا مس با گالوانیزه در محیط مرطوب باعث خوردگی گالوانیک و سوراخ شدن سریع محل اتصال می‌شود. استفاده از پیچ و پرچ هم‌جنس و نوار عایق بین دو فلز در کار اصولی الزامی است.
۵. علائم هشداردهنده خرابی آبرو
اگر هر یک از این نشانه‌ها را دیدید، بازدید تخصصی را به بعد از بارندگی موکول نکنید:
چکه یا شره باریک آب از محل اتصال دیوار به سقف در زمان باران، لکه‌های زرد و قهوه‌ای روی ساندویچ پانل دیواری درست زیر خط آبرو، پوسته شدن رنگ و زنگ‌زدگی قسمت بالایی ستون‌ها، سرریز آب از لبه جلویی آبرو به روی نما به جای خروج تمیز از ناودان، شنیدن صدای چکه داخل ستون یا دیوار در سیستم‌های مخفی، ماندن گل‌ولای و سبز شدن خزه در کف آبرو چند روز بعد از باران، موج‌دار شدن و جدا شدن آبرو از نما، بوی نم و کپک در انبار و خیس شدن کارتن‌های کنار دیوار.
در سوله‌های دارای سقف کاذب و عایق پشم شیشه. نشتی مدت‌ها مخفی می‌ماند. وقتی لکه روی سقف کاذب ظاهر می‌شود. یعنی عایق کاملا اشباع و سنگین شده و خطر ریزش و اتصالی وجود دارد.
۶. عاقبت بی‌توجهی به تعمیر آبرو چیست؟
هزینه تعمیر آبرو سوله در برابر خسارت عدم تعمیر ناچیز است. نفوذ مداوم آب به محل اتصال تیر به ستون، کف ستون و بولت‌ها باعث کاهش مقاومت سازه و زنگ‌زدگی عمیق اسکلت می‌شود. ورود آب به هسته ساندویچ پانل باعث باد کردن، باز شدن درز پانل و از بین رفتن خاصیت عایق حرارتی و افزایش شدید هزینه گرمایش و سرمایش می‌شود.
در انبار مواد غذایی. دارویی. کاغذ. چوب. پارچه و قطعات برقی، یک شب نشت می‌تواند میلیاردها تومان خسارت بزند. نشت آب از ناودان شکسته پای ستون خاک زیر فونداسیون را می‌شوید. و باعث نشست نامتقارن و ترک دیوار می‌شود. چکه روی تابلو برق، سینی کابل و چراغ‌ها هم خطر اتصالی و آتش‌سوزی جدی دارد. شرکت‌های بیمه در صورت اثبات عدم سرویس دوره‌ای، معمولا از پرداخت این خسارت‌ها خودداری می‌کنند.
۷. مرحله اول تعمیر اصولی: لایروبی و شستشوی کامل
هیچ تعمیری بدون تمیزکاری جواب نمی‌دهد. اولین قدم، لایروبی کامل مسیر آبرو. خارج کردن گل. برگ. لانه پرنده و رسوبات و شستشو با واترجت صنعتی است. سپس مسیر ناودان‌ها با فنر لوله بازکنی و فشار آب تست می‌شود تا از باز بودن کامل قیف تا خروجی پایین اطمینان حاصل شود.
تجربه اجرایی نشان می‌دهد حدود سی درصد مشکلات فقط با همین لایروبی اصولی و باز کردن قیف برطرف می‌شود. بعد از خشک شدن، تمام نقاط مشکوک شامل سوراخ‌های سوزنی. درزهای باز. محل‌های نازک شده و زنگ‌زده با اسپری رنگ علامت‌گذاری می‌شوند تا در مراحل بعد هیچ نقطه‌ای از قلم نیفتد. در این مرحله از بالا رفتن روی پلی‌کربنات و ایرانیت پوسیده بدون تخته زیرپایی باید جدا خودداری کرد.
۸. مرحله دوم: اصلاح شیب و تقویت براکت‌ها
آبروی شکم داده با چسب درست نمی‌شود. اگر کف آبرو موج دارد و آب در یک نقطه جمع می‌شود. حتما باید زیرسازی اصلاح شود. براکت‌ها و دستک‌های زنگ‌زده و شل تعویض می‌شوند و دستک‌های جدید هر ۶۰ تا ۸۰ سانتی‌متر اضافه می‌گردند. با تراز لیزری شیب یکنواخت به سمت نزدیک‌ترین ناودان تنظیم می‌شود.
در آبروهای مخفی پهن که ماندآبی شدید دارند. گاهی اجرای کف‌شیب جدید با ورق شیبدار یا فوم بتن سبک ضروری است تا آب حتی به مقدار کم هم در کف نماند. این مرحله پرزحمت‌ترین اما ماندگارترین بخش تعمیر است و عمر آب‌بندی بعدی را چند برابر می‌کند.
۹. مرحله سوم: آماده‌سازی سطح و انتخاب متریال درست
مهم‌تر از نوع چسب، نحوه آماده‌سازی سطح است. چسب زدن روی زنگ. گرد و خاک. چربی و سطح خیس هیچ دوامی ندارد. محل درز باید با فرز سیمی تا رسیدن به فلز سالم تمیز. با باد و دستمال خشک و تمیز و سپس با پرایمر مخصوص گالوانیزه آماده شود.
بهترین متریال‌های امروزی برای تعمیرات آبرو سوله شامل چسب پلی‌یورتان سوسیسی مخصوص فلز و گاتر با خاصیت کشسانی بالا و مقاومت عالی در برابر آفتاب و آب دائم. چسب MS پلیمر با چسبندگی فوق‌العاده به گالوانیزه و پانل. نوار بوتیل و فلش‌باند آلومینیومی برای پوشش اورلب‌های طولانی و محل اتصال آبرو به ورق سقف، و پوشش اپوکسی دو جزئی یا عایق نانو پلیمری برای آب‌بندی سراسری کف‌های سوزنی شده است. قیر داغ، ایزوگام معمولی و چسب آکواریوم برای آبرو سوله انتخاب غلطی است و بعد از یک تابستان و زمستان جدا می‌شود.
۱۰. وصله‌کاری، جوشکاری و تعمیر ناودان عمودی
سوراخ‌های بزرگ‌تر از دو سانتی‌متر را نمی‌توان فقط با چسب پر کرد. روش اصولی، برش مربعی اطراف قسمت پوسیده، زیرگذاری ورق گالوانیزه هم‌ضخامت با اورلب حداقل پنج سانتی‌متر در جهت جریان آب، جوش CO2 یا لحیم‌کاری صنعتی، سپس پوشش ضدزنگ اپوکسی و در نهایت آب‌بندی لبه‌ها با پلی‌یورتان است.
در بخش ناودان، لوله‌های له‌شده پای ستون باید با لوله ضخیم‌تر تعویض و با گارد نبشی در برابر ضربه لیفتراک محافظت شوند. زانوهای پوسیده، بست‌های شل و تبدیل‌ها رگلاژ می‌شوند و انتهای ناودان با زانو حداقل یک متر آب را از فونداسیون دور می‌کند. نصب توری گنبدی ضد برگ روی قیف، گرفتگی سال بعد را به شدت کاهش می‌دهد و هزینه سرویس را نصف می‌کند.
۱۱. چه زمانی تعویض کامل به‌صرفه‌تر از تعمیر است؟
اگر بیش از چهل تا پنجاه درصد طول مسیر نازک، سوزنی و پوسته‌پوسته شده باشد. وصله پشت سر هم فقط هزینه داربست و ایاب و ذهاب را تکرار می‌کند. در این حالت تعویض کامل با ورق گالوانیزه نو ۰/۷ تا ۱ میلی‌متر با رنگ کوره‌ای الکترواستاتیک، اورلب پانزده سانتی‌متری، جوش و آب‌بندی اصولی و بازطراحی تعداد ناودان‌ها اقتصادی‌تر و ماندگارتر است. در زمان تعویض حتما ظرفیت تخلیه برای باران‌های شدید جدید که به دلیل تغییر اقلیم شدت بیشتری گرفته‌اند. یک سایز بزرگ‌تر در نظر گرفته شود.
بعد از اتمام کار، تست نهایی با پرآب کردن مسیر با شلنگ الزامی است. سرعت تخلیه، عدم ماندآبی و خشک بودن کامل درزها از زیر بررسی و بهتر است فیلم تست برای کارفرما ارسال شود. پیمانکار معتبر برای آب‌بندی یک تا سه سال ضمانت کتبی می‌دهد.
۱۲. هزینه، نگهداری و ایمنی
هزینه تعمیرات آبرو ناودانی سوله به ارتفاع سوله و نیاز به داربست یا بالابر. مخفی یا روکار بودن. متراژ و شدت پوسیدگی. نوع ورق و چسب مصرفی و فصل اجرا بستگی دارد. تعمیر آبرو مخفی معمولا حدود یک و نیم برابر مدل روکار هزینه دارد. ارزان‌ترین پیشنهاد معمولا به معنی چسب ارزان و بدون آماده‌سازی است. که سال بعد دوباره هزینه داربست روی دست شما می‌گذارد.
برای افزایش عمر آبرو تا دوازده تا پانزده سال، سالی دو بار اوایل مهر و اواخر اسفند لایروبی کنید. توری قیف‌ها را تمیز کنید، شاخه درختان نزدیک را هرس کنید. هر دو سال درزها را بازبینی و هر چهار تا پنج سال کف آبرو را با رنگ اپوکسی یا نانو پوشش کنید.
کار روی آبرو کار در ارتفاع است. استفاده از کمربند هارنس. کلاه. کفش عاج‌دار. داربست استاندارد و کپسول آتش‌نشانی هنگام جوشکاری روی سقف پانلی الزامی است. پیمانکار خوب باید هم سوله‌ساز باشد و شیب و سازه را بفهمد، هم آب‌بند صنعتی باشد و متریال روز را بشناسد و هم نمونه‌کار و ضمانت‌نامه داشته باشد.
جمع‌بندی و سوالات پرتکرار
یک تعمیر اصولی شامل لایروبی. اصلاح شیب. آماده‌سازی استاندارد. آب‌بندی با پلی‌یورتان و MS پلیمر. وصله و جوش حرفه‌ای و تست نهایی است. بهترین چسب برای آبرو، پلی‌یورتان سوسیسی و MS پلیمر است. ایزوگام روی فلز در حال انبساط دوام ندارد. سرویس دوره‌ای حداقل سالی دو بار قبل و بعد از فصل بارش لازم است. اگر کمتر از چهل درصد مسیر خراب است تعمیر موضعی و اگر بیشتر از نصف مسیر پوسیده است تعویض کامل انتخاب درست است.
